Base contour pour prisme sphère

Base contour pour prisme sphère

La base contour est conçue pour être utilisée avec un prisme sphère.

Elle permet la détermination tridimensionnelle des géométries en industrie.

Après l'alignement du prisme sphère vers le tachymètre, les mesures peuvent être réalisées. L'aimant permanent incorporé dans la base assure une adhésion parfaite sur le support à ausculter et sans la nécessité de tenir le prime en main.

Le point de mesure se trouve exactement 25 mm au-dessus du point mesuré.

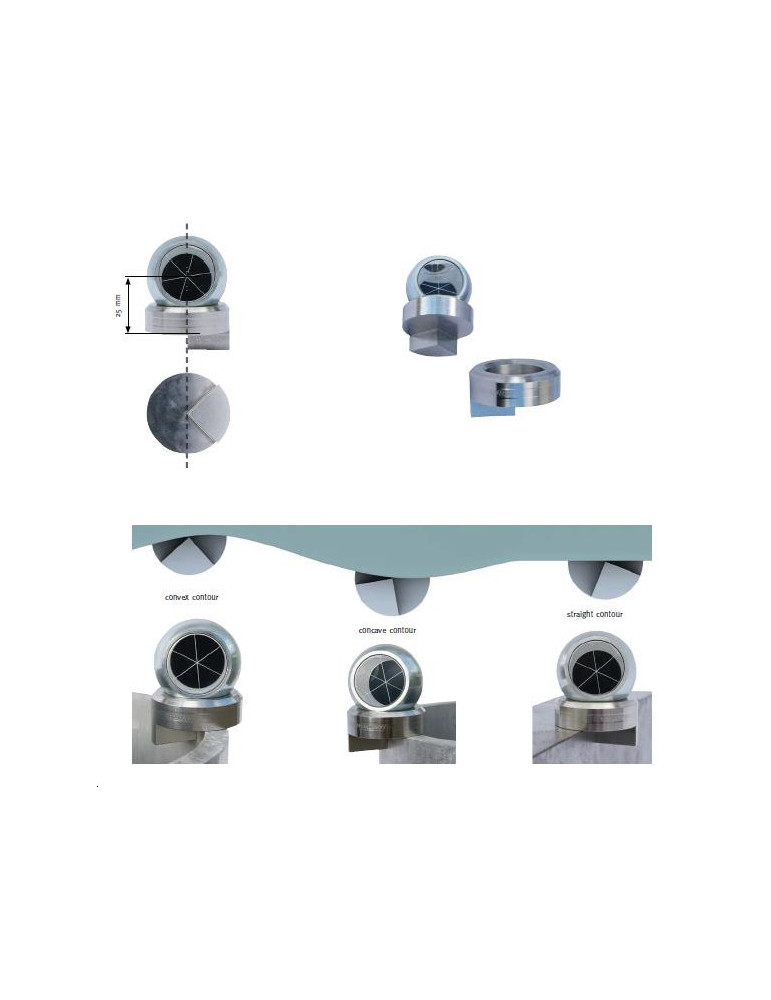

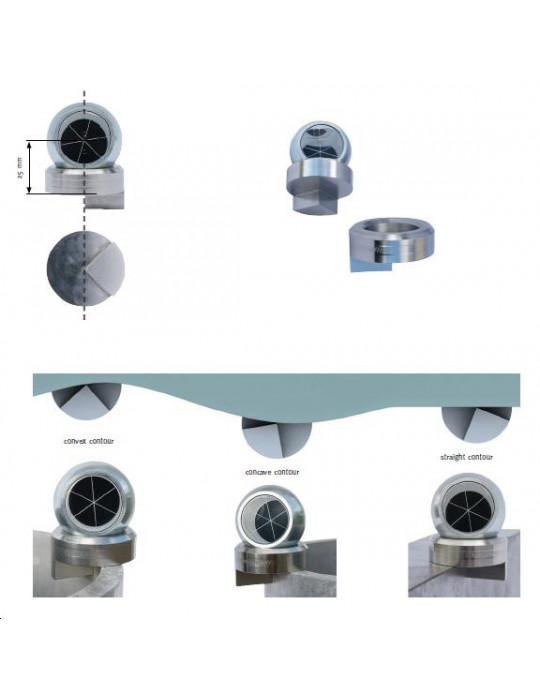

Avec la base "Contour", les côtés des bords droits et aussi courbés peuvent être mesurés. La pointe du quadrant est exactement au milieu de la base; la base peut être tenue sur le bord dans toutes les positions d'angles possibles.

Aucune autre décalage parallèle doit être considéré sauf le décalage de hauteur de 25 mm.

Caractéristiques:

• base en acier inoxydable (V2A), partie inférieure cylindrique usinée en quadrant
• pointe du quadrant au centre exact de la base
• aimant permanent intégré
• force de maintien de l'aimant : 2 kg
• prismes applicables à billes: ø 1,5 " (38,1 mm) avec prisme constante K = -11,3 (Leica 23,1) mm et K = -16,9 (Leica 17,5 mm)
• précision de localisation du prisme sur la base: ± 0,03 mm
• précision de positionnement de la pointe du quadrant à l'axe central de la base / prisme: ± 0,03 mm
• décalage en hauteur HO du centre de la balle au-dessus du bord: 25 mm ± 0,03 mm
• base ø: 40 mm
